东芝SUPER MMS-U中央空调

SUPER MMS-U 是东芝多联机产品线里容量与配管能力最强的一档。单模块最大 24HP、组合后系统最大 120HP，最多连接 128 台室内机；最大配管长度 1200 米、室内外机最大高差 110 米，系统连接率最高可达 200%。这些数字意味着它可以用一套系统覆盖一栋多层建筑，但也意味着系统划分与配管核算的复杂度显著上升。这篇文章按这两条线展开。

系统上限与它们的含义

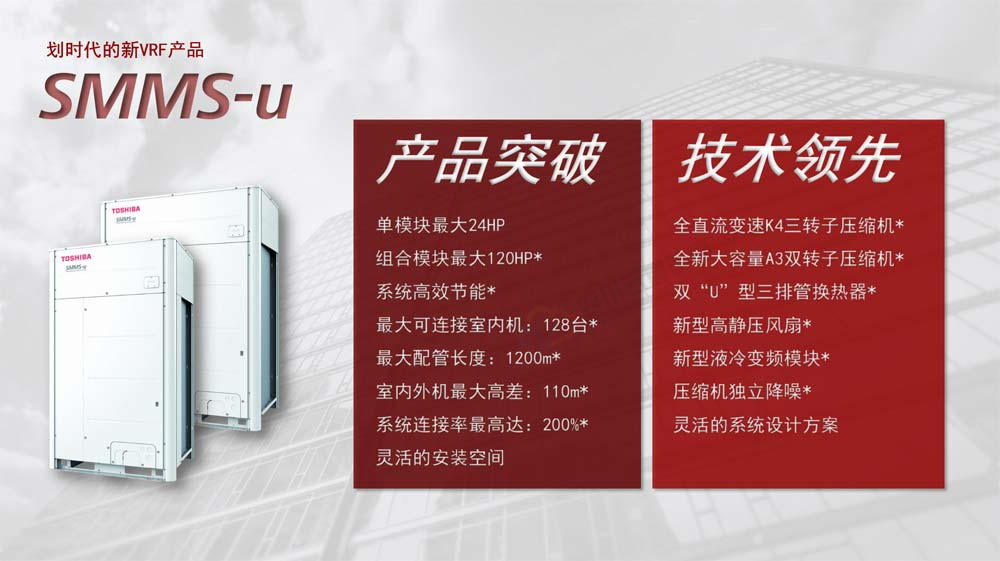

先看该系列公开标注的六项能力上限。它们不是孤立的参数，而是共同定义了「什么样的建筑可以用一套系统解决」。

最后一项需要单独解释。连接率是室内机名义制冷量之和与室外机额定能力之间的比值。取值超过 100% 意味着内机总容量大于外机能力——这不是配置错误，而是基于一个实际前提：多联机系统中所有室内机同时满负荷运行的概率很低，系统按同时使用率来匹配容量。200% 的连接率上限给设计留出了更宽的配置空间，但具体取值仍要结合建筑的使用规律来确定，不能因为上限是 200% 就按上限配置。

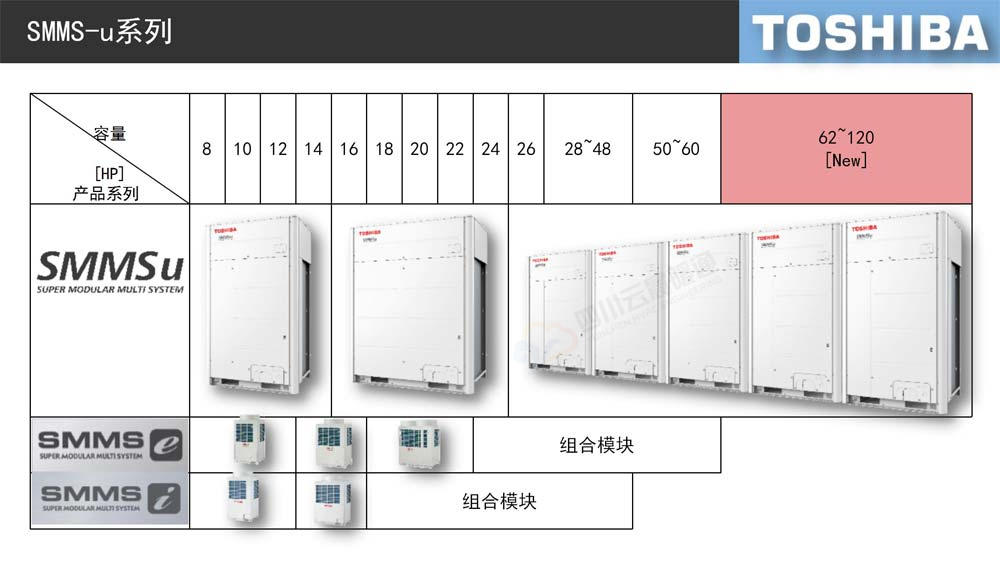

产品参数

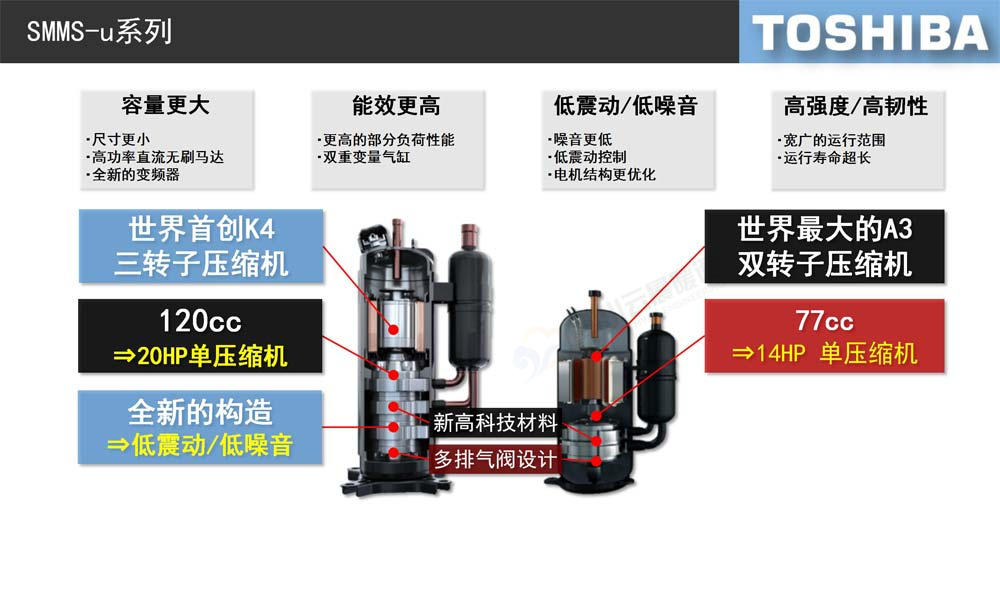

两种压缩机按容量段分工

该系列在压缩机配置上按容量段做了区分：16 至 20 匹段采用 K4 三转子压缩机，8 至 14 匹段采用 A3 双转子压缩机。这种安排的原因在于单机容量与结构之间的匹配关系。

双转子结构在中低转速、部分负荷区间的效率表现较好，吐油量约为主流涡旋结构的 1/40，回油控制相对容易，适合住宅与中小型商业空间常见的负荷特征。但当容量需求上升到一定量级后，单台双转子压缩机的能力存在上限，继续放大会带来结构上的困难。三转子结构通过增加转子数量提高单机能力，使大容量模块不必依赖更多压缩机并联，同时也为容量调节提供了更细的级数。

按东芝公开的技术脉络，2020 年该系列获得日本节能大奖经济产业大臣奖，核心就是三转子压缩机的商用化。对使用者而言，这个技术选择的意义体现在两个地方：一是大容量模块在部分负荷时仍能保持较好的效率，二是压缩机之间的协同控制更简单，系统在低负荷下的运行稳定性更好。

1200 米配管怎么核算

1200 米这个数字容易引起误读——它指的是系统允许的最大配管总长，不是从外机到某台内机的单程距离。实际项目中需要区分三个层次的长度限制。

三个层次都用当量长度核算，弯头与分歧部位按管径折算后计入。这一点在超长走管的项目里影响很大：一段沿外墙绕行 200 米的管路，如果中间有十几个弯头，折算后的当量长度可能比直线距离多出几十米。

室内外机最大高差 110 米与竖向管路回油是同一类问题。高差越大，压缩机排出的润滑油在低处积聚的量越多，回油设计（包括管径选择、油弯设置与运行策略）就越重要。这一项属于系统设计范畴，需要按设计手册执行，不能凭经验处理。

适用建筑与系统划分

规模参考为按常用冷负荷估算区间推算的量级。商用与工装项目的负荷构成不同，人员、设备与新风需要单独核算，系统划分还要同时满足室内机台数与配管总长上限。

大型项目的系统划分思路

容量上限高不等于应该把整栋建筑做成一套系统。系统划分需要在三个因素之间权衡。

• 管路总长与最远端能力。一套系统覆盖的建筑越大，管路总长越长，最远端内机的管路阻力也越大。即使总长在上限之内，最远端的能力表现仍需要通过核算确认，必要时拆分成两套更短的系统反而效果更好。
• 故障影响范围。单套系统覆盖整栋建筑时，室外机出现故障会影响全部房间。拆分成两套或更多系统后，一套停机时其余系统仍可运行，这对有连续使用要求的场所意义明显。
• 使用规律与分区控制。各楼层或各功能区如果使用时间差异明显，按使用规律划分系统更能发挥部分负荷下的效率优势；如果全楼同时使用、同时关闭，拆分的收益就有限。

还有一个实际约束是外机位。24HP 单模块的体积与重量都不小，多模块组合需要连续、通风良好且可检修的机位空间；如果现场只有分散的小平台，按机位条件划分系统往往比按楼层划分更实际。

技术要点

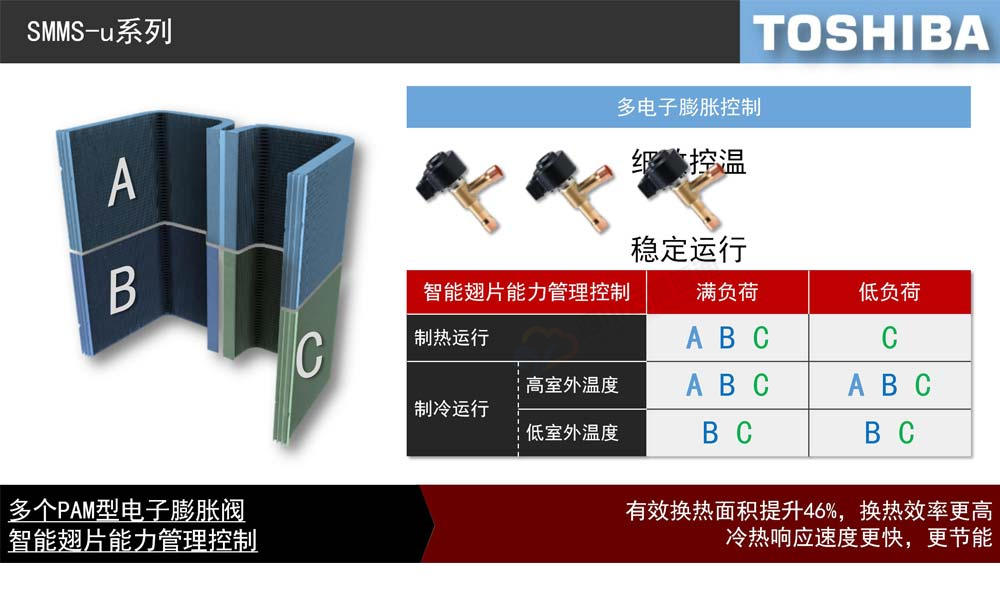

双 U 型三排管换热器的作用

换热器的换热能力取决于有效换热面积与气流分布的均匀程度。双 U 型结构配合三排管设计，前者为增加换热排数提供结构空间，后者直接提高单位体积内的换热面积。对于大容量室外机，机身体积受机位条件限制，靠增加排数在有限体积内提高换热能力是常见的做法。

需要客观看待这类结构参数：换热面积增加是手段，最终效果要综合压缩机能力、风扇风量与控制策略来看。判断一台设备的能力，应当看官方给出的完整工况数据，而不是单一结构指标。

高静压风扇与液冷变频模块

高静压风扇的价值在机位受限时体现。室外机如果必须安装在百叶遮挡、进深较小的机位里，风扇需要克服更大的风阻才能保证设计风量，静压不足会导致风量下降、换热变差。高静压设计让机组在这类条件下仍能维持工作状态。

液冷变频模块针对的是变频器发热。大容量机组长时间运行时，变频模块的散热条件直接影响其可靠性与寿命，液冷方式的散热效率高于传统风冷路径。压缩机独立降噪则是从噪声源本身入手——大容量压缩机是室外机的主要噪声源，针对本体做降噪处理，比只在机壳上做隔音更有效。

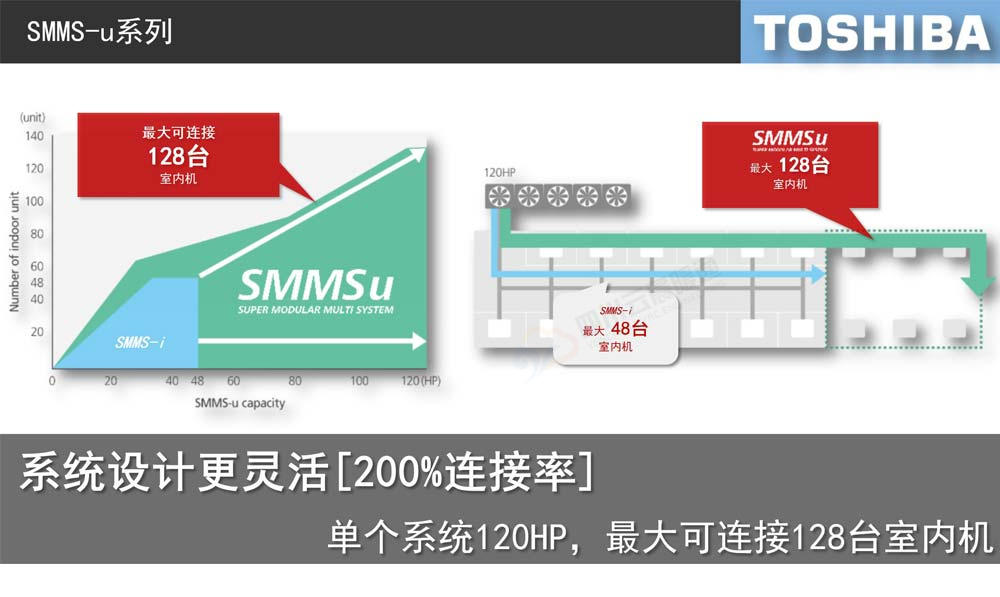

连接率上限为什么可以是 200%

连接率允许超过 100%，前提是多联机系统中所有室内机同时满负荷运行的概率很低。住宅项目里，客厅白天使用、卧室夜间使用；办公项目中，不同部门的加班时间不一致。系统按同时使用率来匹配容量，而不是按所有内机的容量之和。

把连接率配到接近上限，好处是设备投入更省、部分负荷下的效率更高；风险是当同时使用率超过设计假设时，系统能力不足。因此连接率的取值必须结合实际使用规律判断——使用时间高度重叠的场所（如同时开放的会议室群），不宜按高连接率配置。这也是方案设计阶段必须了解建筑使用方式的原因。

施工与验收要点

• 三个层次的长度限值分别核算。系统配管总长、单程最长管长、第一分歧管后最长管长各有独立限值，都要用当量长度核对。
• 竖向管路按高差设计回油措施。高差接近限值时，管径选择与油弯设置按设计手册执行。
• 模块组合的连接方式按手册布置。模块间连接、均油管与通讯线的做法不可自行简化。
• 外机位按模块数量与体积规划。确认净空、通风间距与检修通道，并核实吊装条件。
• 冷媒管焊接充氮保护，焊后试压与抽真空。保压时间与真空度按规范执行。
• 冷媒充注量按系统分别记录。多套系统并存时，各自的充注量都要留档。
• 冷凝水逐台验证。大系统中每一台内机的排水路径都要做满水试验确认。
• 调试按系统分批进行并留存记录。包含各区域进出风温差与运行参数，作为后续维保基线。

确定系统划分前要确认的几件事

这一容量段的项目，面积只能用来估算总容量，系统怎么划分取决于更多条件：可用外机位的数量与分布、各楼层或功能区的使用时间是否重叠、业主对故障时使用连续性的要求、以及管路总长在现行走向下是否可控。

四川云晨暖通在成都承接的大型住宅与商用项目里，方案阶段会先画出外机位分布与负荷分布，再决定拆几套系统、每套覆盖哪些区域，最后落到模块组合与内机配置上。这个顺序能避免出现「容量够但管路走不通」或「系统能做但外机位放不下」的情况。
