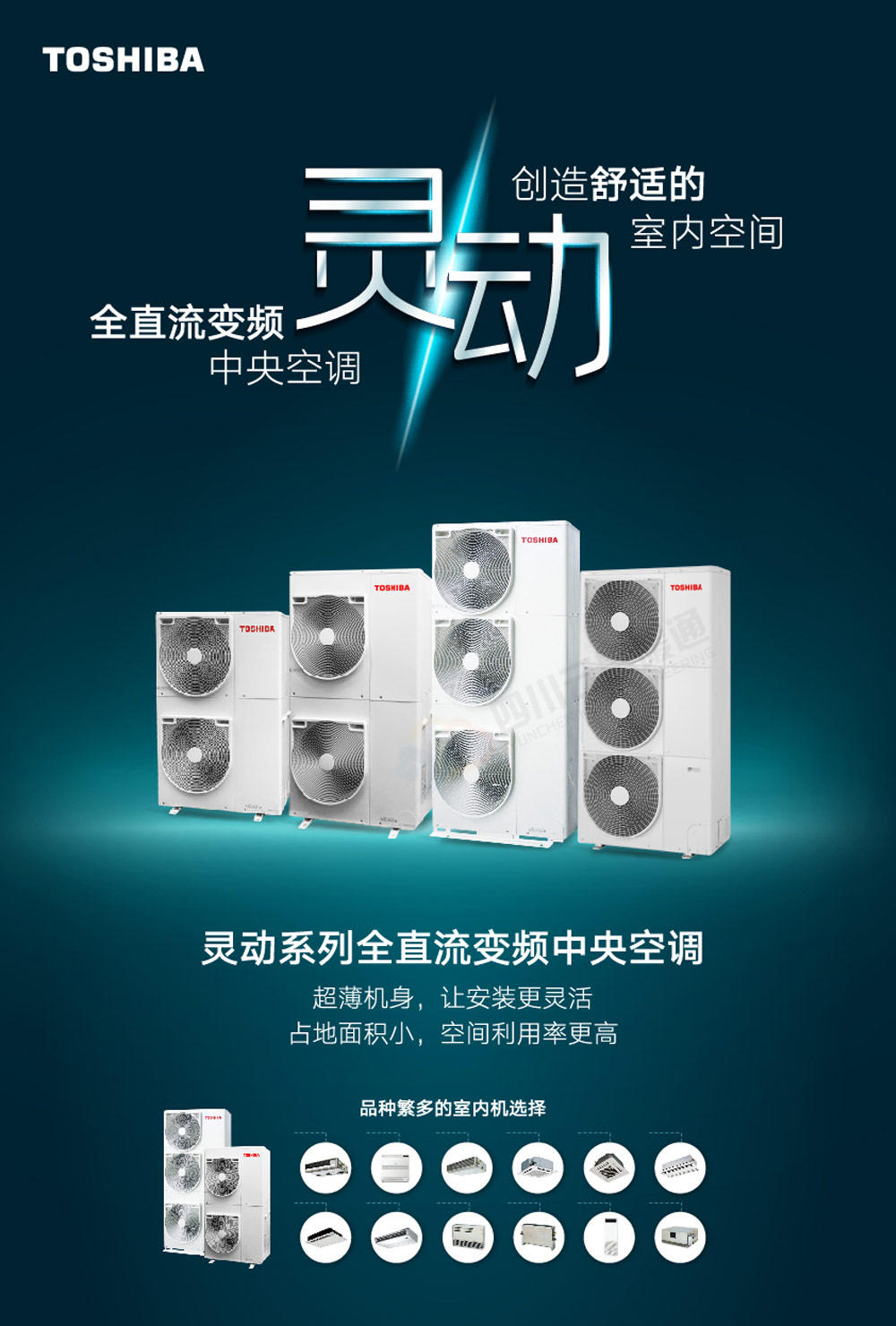

东芝7-16P灵动系列中央空调

灵动系列服务的是容量需求跨过家用主力段之后的那部分户型：大平层、复式、跃层，以及需要按楼层分组的住宅。这一档的系统容量从 7HP 延伸到 16HP，配管长度放宽到 150 米，同时官方在机身尺寸上做了明显的压缩。这篇文章重点讲三件事：容量档位怎么判断、机身占地与外机位的关系、以及多层住宅的配管高差怎么算。

容量档位与电压制式

灵动系列的容量覆盖范围是 7HP 至 16HP，官方标注的电压制式分两条线：单相 220V 覆盖 7HP 与 8HP，三相 380V 覆盖 7HP 至 16HP。也就是说 7HP 与 8HP 两个档位同时提供单相与三相两种制式，而 9HP 以上的容量段只有三相版本。

这个划分有明确的工程含义。单相供电的电流大，容量做到一定程度后线路负荷与压降会成为问题；三相供电在同样容量下的电流只有单相的三分之一左右，更适合大容量机组。选型时需要先确认现场是否具备三相供电条件——这一点在别墅与商铺项目里通常不是问题，但在部分老式住宅楼里可能需要单独申请。

产品参数

配管限值以长配管机型为例，标准配管机型的限值不同。工程核算使用的是当量长度，每个弯头与分歧部位都需要折算后计入总和。

机身占地与外机位的关系

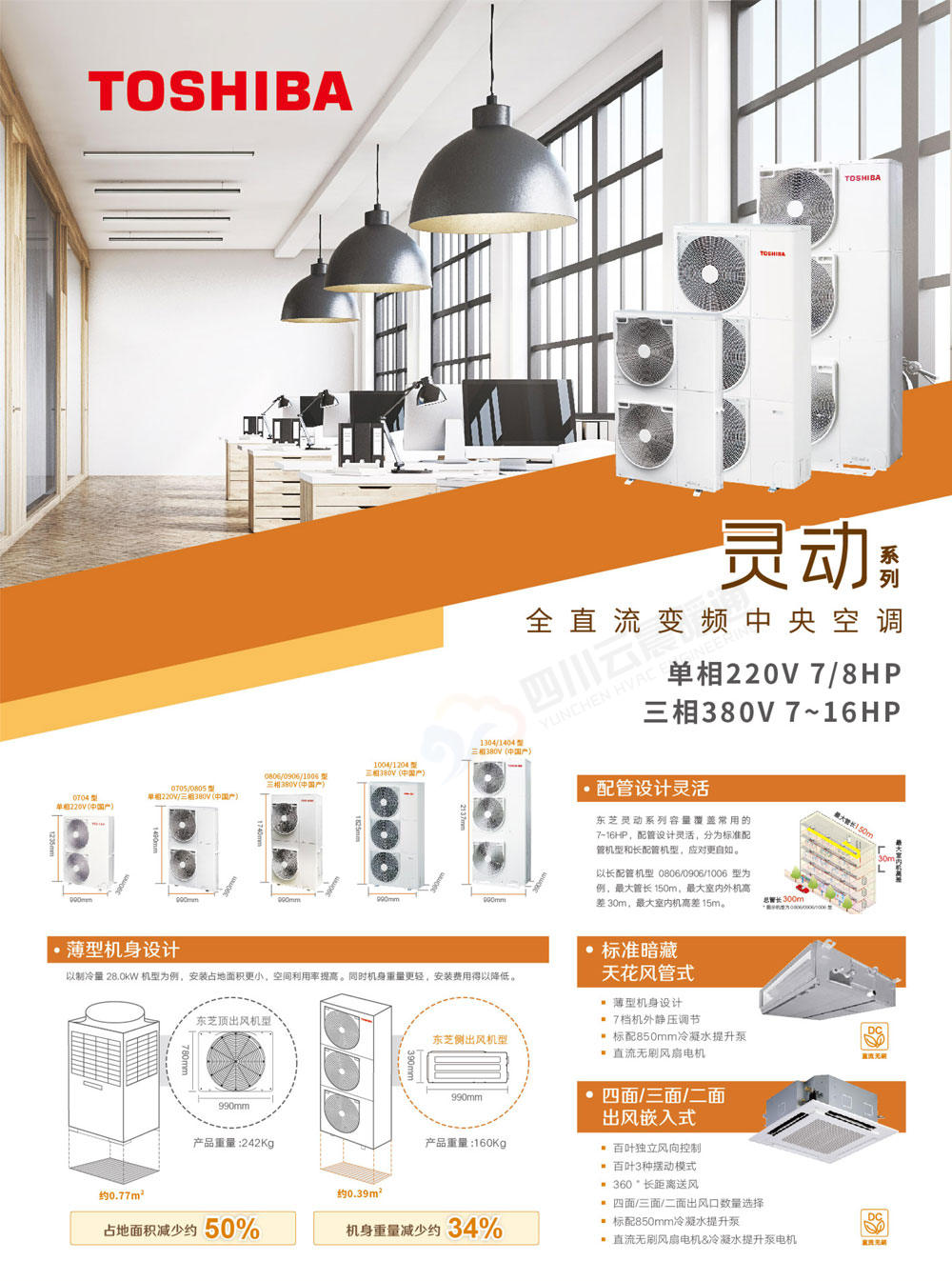

容量做到 9HP 以上，室外机的体积与重量都会显著上升，而外机位往往是整个方案里最难解决的一环。灵动系列在这一档上做了机身优化，官方给出的对比数据以制冷量 28.0 kW 的机型为例：一种机身形式的占地面积约 0.77 平方米、机组重量约 242 千克；另一种机身形式占地面积约 0.39 平方米、重量约 160 千克。官方对这项设计的结论是占地面积减少约 50%、机身重量减少约 34%。

这两个数字在工程上的意义是具体的。占地面积减半，意味着原本只能放下一台的中小型机位有可能容纳更大的机组；重量下降三分之一，意味着支架与楼板的荷载要求相应降低，老旧楼栋的可行性也随之提高。对于外机位紧张的高层住宅，这往往决定了方案能否成立。

需要提醒的是，机身压缩通常伴随散热面积的取舍，选型时应以官方公布的完整参数（含高负荷工况下的表现）为准，而不是只看体积。有足够机位条件的项目，不一定需要优先选择薄型版本；机位紧张的项目，则需要把机身尺寸作为一对一的硬约束来核对。

大平层与复式的配管设计

这一容量段对应的大多是多层或超长进深的住宅，配管设计从「够不够冷」变成「管路走不走得通」。150 米的管长上限与 30 米的室内外机高差上限，主要解决三类场景。

• 外机位集中在建筑一端的超长户型。大平层常出现外机位只在阳台一侧的情况，远端房间的管路需要穿越整个户型，直线距离本身就可能超过 50 米，加上弯头折算后更长。
• 外机上屋顶、内机分布在下部楼层。跃层与联排常见这种布置，竖向管路的长度与回油设计成为核算重点。
• 楼层内机之间的落差。内机分布在不同标高时，室内机之间的高差限制为 15 米，这一项在挑空空间与错层结构中需要单独核对。

配管核算的关键是把走向在图纸阶段定下来。走一段斜穿房间的管路和沿走廊绕行，弯头数量不同，折算后的当量长度差别可能很大；施工中临时改变走向，很容易把原本在限值内的方案推到超限。

适用户型与面积

上表的面积区间按家用多联机常用的 150—200 W/㎡ 估算区间与各容量档的制冷量量级推算，用于快速判断档位。多层住宅的实际配置还需要考虑各层负荷分布与内机容量分配，不能只按总面积套用。

常用配置选型

多层住宅常见的一个决策点是「一套系统还是拆两套」。单套系统的优势是控制统一、外机位占用少；代价是管路长、参数调节跨度大，且外机故障时全宅同时受影响。拆成两套之后，每套的管路缩短、负荷跨度收窄，一套停机另一套仍可运行，但需要两个外机位、两套配电与控制。判断依据是外机位数量、楼层功能分化程度，以及业主对故障时的使用连续性要求。

技术要点

室内机形式怎么选

该系列提供两类室内机。标准暗藏天花风管式适合有吊顶的房间，支持 7 档风量调节，可以根据房间使用状态在静音与快速降温之间切换；标配约 850 毫米冷凝水提升能力，在梁位遮挡或吊顶坡度受限的情况下仍能保证排水。四面、三面、二面出风嵌入式适合无吊顶或吊顶空间受限的空间，出风方向可分区调节，支持 360 度送风，气流覆盖更均匀。

选择顺序应当是先看空间条件，再看使用需求。层高充裕、准备做整体吊顶的房间，风管机的长风口在视觉上更简洁；层高紧张、或需要保留原始顶面的空间，嵌入式机型在不占用吊顶高度的前提下实现覆盖。两类形式可以在同一套系统内混用，前提是重新核对所在系统的内机容量配比。

冷凝水提升能力的实际用途

冷凝水需要排出室外。当吊顶内无法保证持续向排水口倾斜的坡度时，就需要依靠提升装置把冷凝水抬升后再排出。约 850 毫米的提升能力基本可以应对住宅中常见的梁位遮挡与坡向受限场景——比如内机必须安装在主梁下方、排水主管位于梁的另一侧时，常规重力排水走不通，提升装置就成了必要条件。

这一项在报价单上往往不单独列出，但对吊顶方案的影响很直接。方案阶段就要确认哪些位置需要依赖提升排水，避免吊顶做完后才发现排水路径不通。

直流无刷电机在低速档的意义

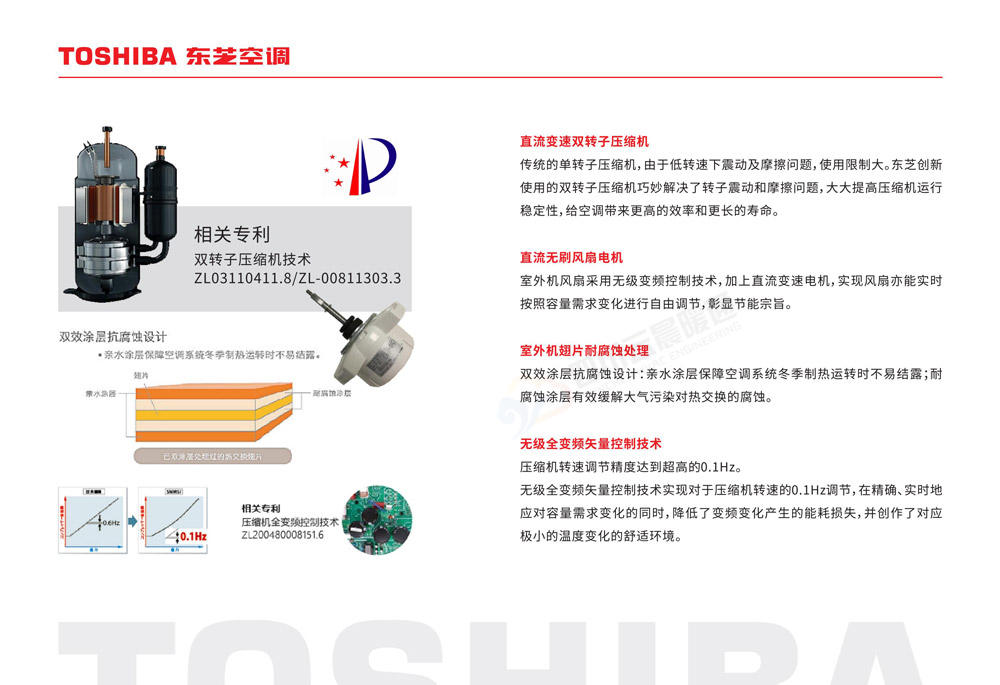

室内机采用直流无刷风扇电机，直接的好处是转速可调范围更宽。夜间运行时可以把风量降到更低档位维持循环，而不必承受交流电机在低转速下效率下降与噪声上升的问题。对卧室、书房这类对声音敏感的房间，低风档的可用性比高风档的极限风量更重要。

实际听到的噪声还取决于安装环节：内机吊装是否加减振垫、风管有无共振点、风口风速是否在合理区间。任何一环处理不好，都会让电机本身的静音优势被抵消。

施工与验收要点

• 先确认供电制式与容量。三相机型需要现场具备三相供电条件，配电回路的余量要单独核算。
• 核对机位净空与吊装通道。大容量机组的体积与重量决定了运输与就位方式，条件不足时需提前安排吊装作业。
• 机身形式与机位条件匹配。机位紧张时把机身尺寸作为硬约束核对，不要等设备到场再调整。
• 管路走向在图纸阶段定稿。弯头与分歧部位折算当量长度后与系统限值比对。
• 竖向管路按回油要求设计。楼层高差较大时，回油措施与管径选择需要按设计手册执行。
• 冷凝水做满水试验。确认接水盘与排水管路通畅、无渗漏，依赖提升装置的位置要单独验证。
• 冷媒管试压、抽真空后充注。保压与真空度按规范执行，冷媒追加量按管长计算并记录。
• 调试阶段逐区确认。多楼层项目应按区域分别测量进出风温差与风量，留存记录作为后续维保基线。

什么情况下需要继续往上走

灵动系列的容量上限是 16HP。当单套系统的容量需求超过这个范围，或者房间数量、楼层数量进一步增加，就需要转到 SUPER MMS 系列。那一档的单模块容量可达 22HP 至 24HP，并支持多模块组合，系统容量上限扩展到 60HP 乃至 120HP，可连接的室内机数量也大幅增加。

判断的依据不只是总冷量。房间数量多、区域功能差异大、需要分组控制的建筑，即使总容量还在灵动系列范围内，也可能因为系统组织方式的需要而选择更大的平台。四川云晨暖通在成都的别墅与联排项目里，会先按楼层与区域把负荷分布画出来，再决定是用一套系统还是拆分，最后才落到具体的容量档位。
