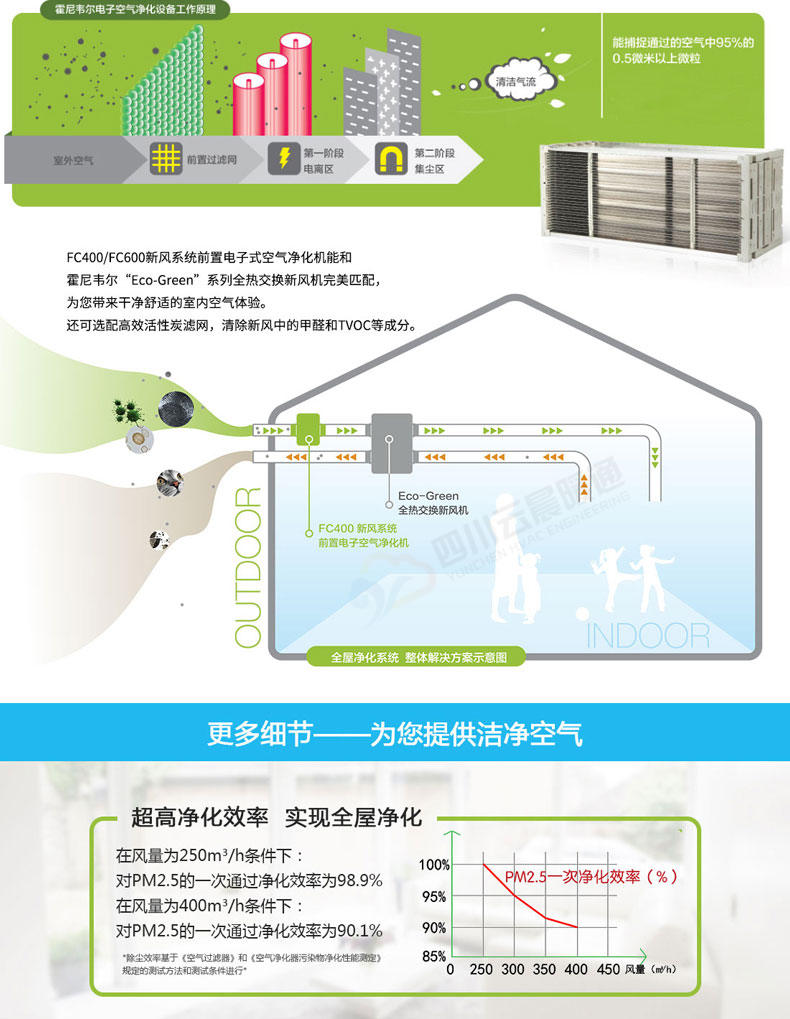

发明二段式经典沉淀过滤技术 美国肺脏协会合作研究伙伴 美国航空航天局NASA环境控制系统供应商
在成都，咨询安装家用新风系统、新风机组、新风换气机、就选霍尼韦尔，成都霍尼韦尔中央全热交换机就找四川云晨暖通
新风选型的第一步不是挑品牌，而是把风量算出来。霍尼韦尔 ERS 系列提供 150、250、350、500m³/h 四个风量档，对应不同面积段；同一档位下，能接多长的风管由机外余压决定。这篇文章给出两种风量算法、风管阻力与可接长度的关系，以及四个档位的适用面积对照。
一、ERS 系列在霍尼韦尔新风产品线里的定位

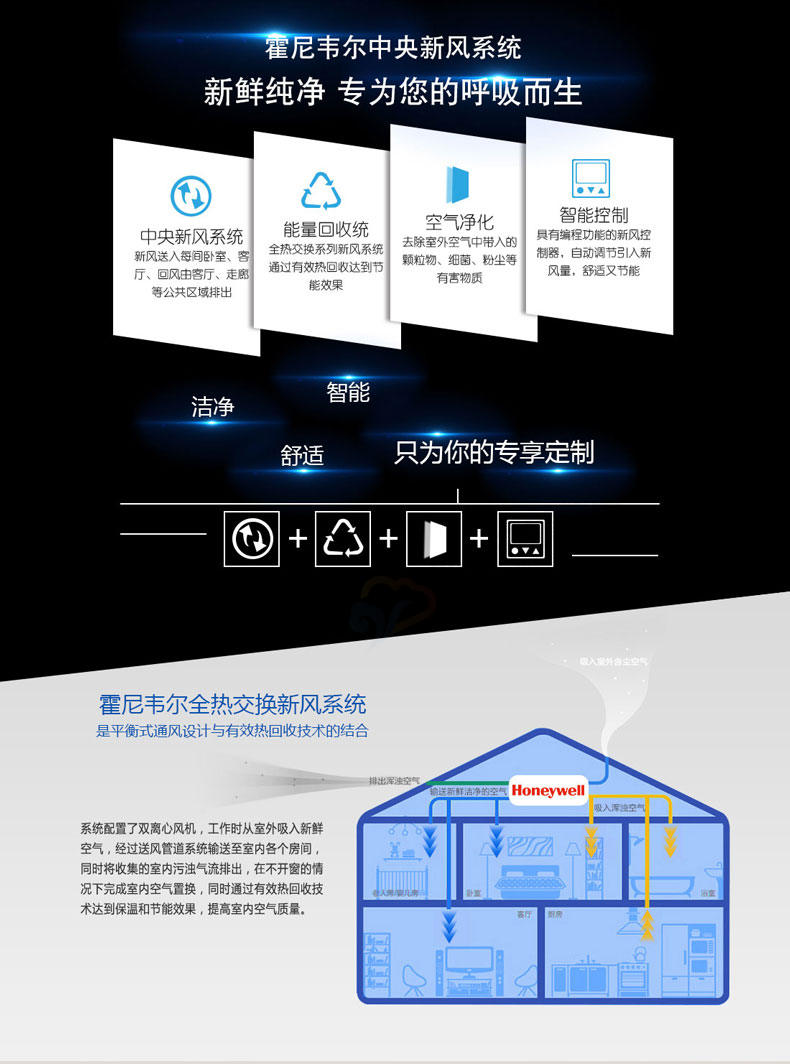

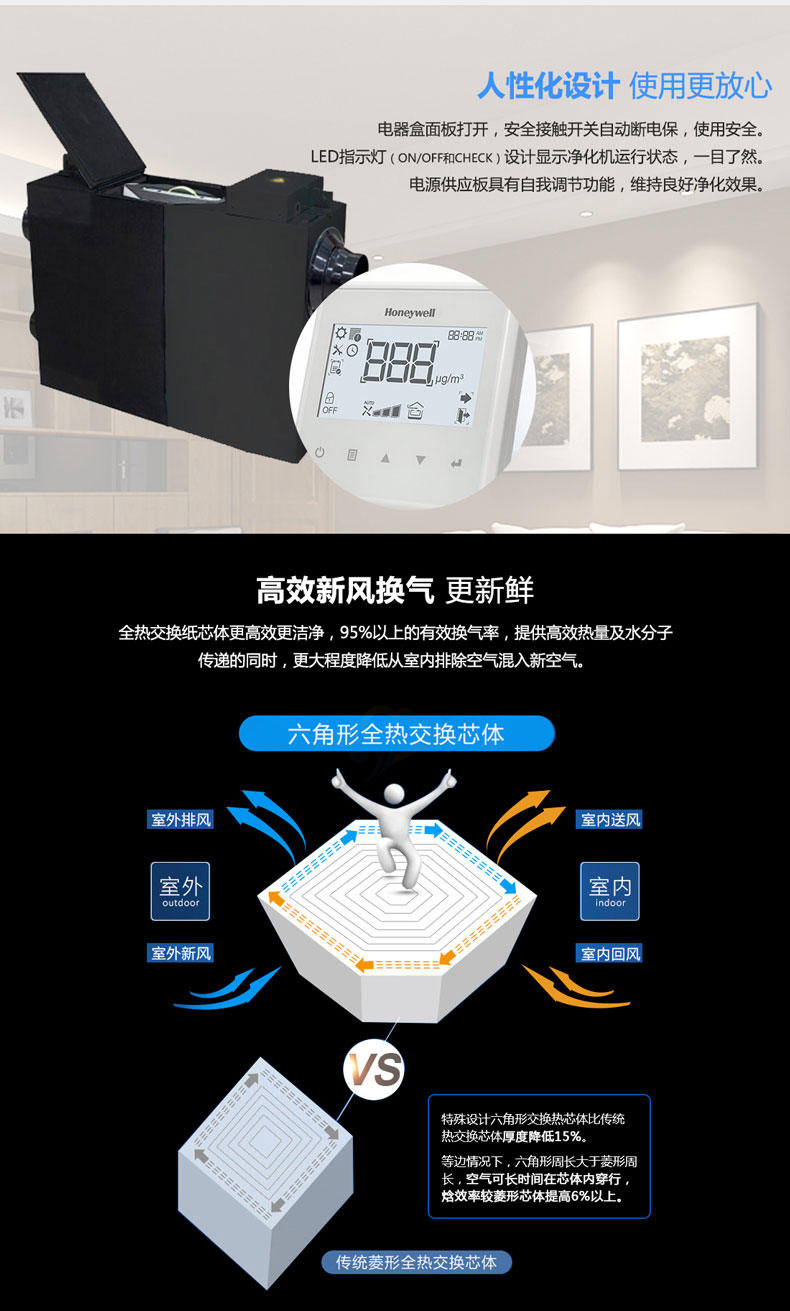

霍尼韦尔的家用新风产品大致分为两类：一类是 ER 系列传统全热交换新风机，一类是 ERS 系列低静压全热交换净化新风机。两者的共同点是都采用固定板翅式全热交换芯体，冬季用排风中的热量预热引入的新风，夏季用排风的冷量预冷新风；区别在于风量分档方式与过滤配置。

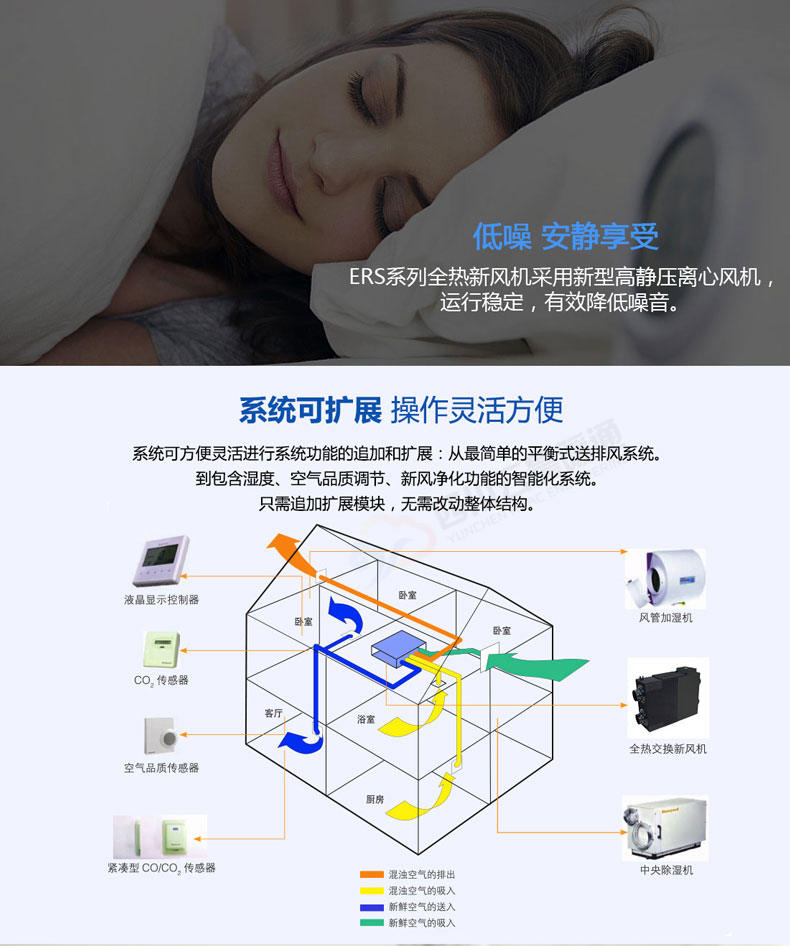

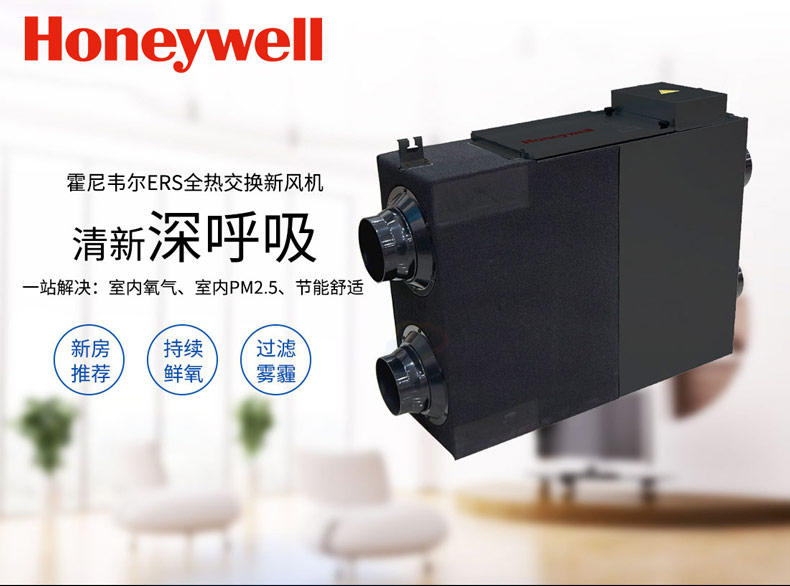

ERS 系列按风量分为四个档位，产品类型标注为吊顶式低静压全热交换新风机，风机采用高静压离心式，过滤等级为 H12 级。这个系列的定位是常规住宅的全屋新风，风管以圆形镀锌风管为主，末端分支管径 100mm 左右。
二、风量档位与户型面积的对应
新风量有两种计算口径，取两者中较大的一个作为设计风量。
| 计算口径 | 公式 | 示例（100㎡、层高 2.8m、常住 4 人） |
|---|---|---|
| 按换气次数 | 建筑面积 × 层高 × 换气次数（0.5–0.8 次/h） | 100 × 2.8 × 0.5 = 140m³/h；按 0.8 计为 224m³/h |
| 按人均新风量 | 常住人数 × 人均新风量（30–40m³/h） | 4 × 35 = 140m³/h |
| 设计取值 | 取较大值并留 10%–20% 余量 | 约 160–270m³/h |
两种口径的差异在于侧重点：换气次数法覆盖的是建筑体积的稀释需求，人均法覆盖的是人体呼吸产生的二氧化碳负荷。卧室人数少但空间小、客厅人多但空间大，实际项目中两种算法的结果经常接近。如果家里常年人数少但房间多，按空间体积计算更合理；如果人口密集，人均法会得出更大的数值。
三、机外余压与可接风管长度
「机外余压」是指风机除去机器内部阻力后，还能用于推动风管系统的压力。这个参数直接决定一台设备能接多长的风管。风量标注是在零静压或指定静压下测得的，管路越长、弯头越多，实际送风量越小。
风管阻力由两部分组成：
- 沿程阻力：与管长成正比，圆形镀锌风管在常规风速下的单位长度阻力约 0.5–1.5Pa/m。
- 局部阻力：由弯头、三通、变径、风口产生，单个 90° 弯头相当于数米直管的阻力。
以 ERS250 为例，机外余压 85Pa。如果风管总长约 30 米、含 8 个弯头与 6 个风口，按沿程 1.0Pa/m 计约 30Pa，局部阻力按 5–6Pa 每个计约 40–48Pa，合计 70–78Pa，接近设备的能力上限，末端风量会明显衰减。这也是为什么新风系统的设计与风管走向密切相关——同样的户型，主风管走中间、分支均衡的方案，与主风管绕圈、分支长短悬殊的方案，实际效果差别很大。
四、过滤等级与滤网结构
| 项目 | 说明 |
|---|---|
| 过滤等级 | H12 级 |
| 过滤对象 | PM2.5 等细颗粒物、花粉、部分气溶胶 |
| 常见结构 | 初效或中效预过滤 + H12 级高效滤网 |
| 更换周期 | 预过滤可清洗复用，高效滤网按使用工况更换 |
H12 是欧洲 EN 1822 标准中对高效滤网的分级，对最易穿透粒径颗粒的过滤效率在 99.5% 以上。整机的净化效果不等于单一滤网的标注效率：新风从室外引入，经过滤网、芯体、风管与风口后进入室内，任何一环的密封不严都会形成旁通。安装阶段对风管接口、检修口与风口边框的密封处理，对最终效果的影响不亚于滤网本身。

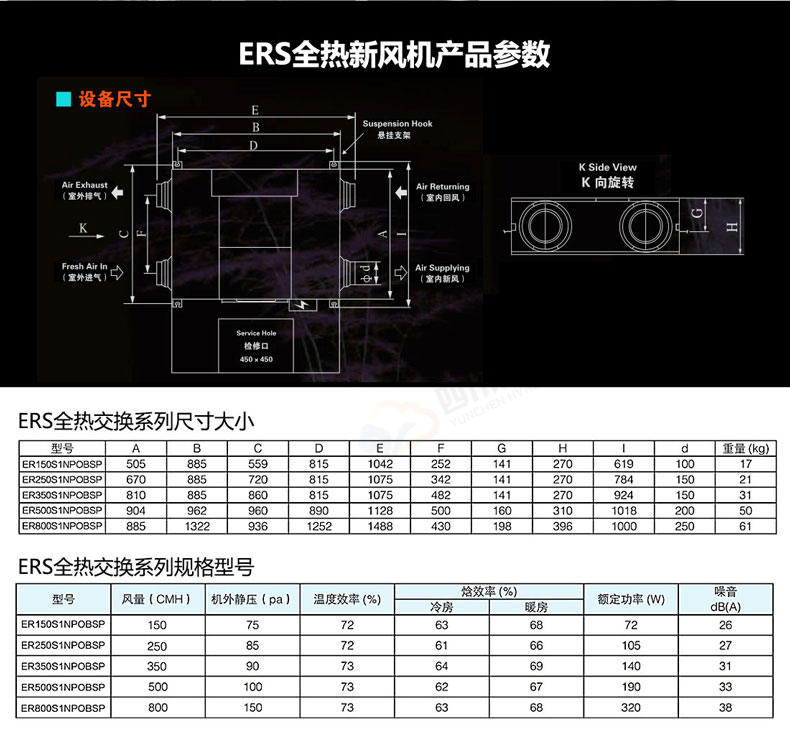

五、ERS 系列型号参数对照
| 型号档位 | 额定风量 | 机外余压 | 过滤等级 | 风机形式 | 噪音（参考） |
|---|---|---|---|---|---|
| ERS150 | 150m³/h | 75Pa | H12 级 | 新型高静压离心风机 | — |
| ERS250 | 250m³/h | 85Pa | H12 级 | 新型高静压离心风机 | 约 27dB(A) |
| ERS350 | 350m³/h | 90Pa | H12 级 | 新型高静压离心风机 | 约 31dB(A) |
| ERS500 | 500m³/h | — | H12 级 | 新型高静压离心风机 | — |
上表参数取自产品公开资料。同一系列不同批次、不同配置（是否含前置净化箱）的标称值可能存在差异，选型时应以对应型号的技术手册为准。
六、四个档位对应的适用面积
| 档位 | 适用建筑面积（换气次数 0.5–0.8 次/h） | 常住人数参考 | 典型户型 |
|---|---|---|---|
| ERS150 | 约 65–100㎡ | 2–3 人 | 两室一厅 |
| ERS250 | 约 110–170㎡ | 3–4 人 | 三室两厅 |
| ERS350 | 约 155–240㎡ | 4–6 人 | 四室两厅、大平层 |
| ERS500 | 约 220–340㎡ | 6 人以上 | 复式、别墅 |
适用面积的给出方式是区间而非单点，因为换气次数取值不同结果差异较大。同一套 140㎡ 的房子，按 0.5 次/h 计算需要约 196m³/h，按 0.8 次/h 计算需要约 314m³/h，前者落在 ERS250 范围，后者需要 ERS350。选择哪个换气次数，可以结合房间是否长期密闭、是否有宠物、临街粉尘情况判断。
七、常用配置组合
| 户型 | 主机 | 风口布置 | 控制方式 | 附加配置 |
|---|---|---|---|---|
| 两室一厅 | ERS150 | 送风 2–3 个，回风 1–2 个 | 面板控制器 | 初效预过滤 |
| 三室两厅 | ERS250 | 送风 3–4 个，回风 2 个 | 面板控制器 + 三档风速 | 前置净化箱、过梁器 |
| 四室两厅 | ERS350 | 送风 4–5 个，回风 2–3 个 | 面板控制器 | 前置净化箱、消音管 |
| 复式、别墅 | ERS500 或分区双机 | 按层分区布置 | 分区控制器 | 消音管、分支风阀 |
送风口宜设置在人员长时间停留的区域（卧室、客厅、书房），回风口设置在过道、卫生间附近等空气容易汇集的位置，形成由洁净区向污浊区的定向气流。回风口不要与送风口挨得太近，否则新风会短路直接排出。
八、安装条件与吊顶要求
| 项目 | 要求 |
|---|---|
| 安装位置 | 吊顶空间内，预留检修口 |
| 检修口净空 | 需满足滤网抽出与芯体取出的操作空间 |
| 新风取风口 | 避开排烟口、排气口与污染源，与排风口保持足够间距 |
| 风管材质 | 圆形镀锌风管或 UPVC 管，主风管与设备接口同径 |
| 分支风管 | 末端分支管径约 100mm |
| 结构处理 | 穿梁位置使用过梁器，避免削弱结构 |
| 电源 | 220V/50Hz，就近预留 |
吊顶空间的净高要求通常在 250–300mm 量级，具体取决于主机厚度与风管的走法。如果吊顶已经完成，加装中央新风需要在吊顶上开设检修口并局部调整，通常需要拆改部分吊顶；这也是新风系统建议在装修阶段同步规划的原因。
九、风管材质与保温做法
新风的实际换气效果不只取决于主机风量，还取决于风管能不能把风量完整送到房间。管材选择、接口密封与保温做法三项，直接决定了落地风量能保住多少。
| 风管类型 | 特点 | 适用场合 |
|---|---|---|
| 镀锌铁皮风管 | 内壁光滑、阻力小、刚性好 | 风量较大、管路较长的项目 |
| 复合保温风管 | 自带保温层，施工快，重量轻 | 吊顶空间有限、需简化施工的项目 |
| PVC 风管 | 标准化管件多，连接方便 | 住宅小风量系统，管路以直线为主 |
| 柔性软管 | 可弯曲，便于末端连接 | 仅用于末端短距离连接，不宜长距离使用 |
保温与密封
- 送风管保温：夏季送风温度低于室内露点温度时会结露，送风管必须保温。成都夏季高温高湿，橡塑保温层厚度建议取 20–25 mm。
- 排风管：一般不做保温，但经过高温高湿区域（如靠近卫生间）时也建议做防结露处理。
- 接口密封：风管接口、法兰与主机的连接处应密封处理。漏风会造成"标称风量很高、实际到房间风量不足"，同时增加能耗。
- 软连接：主机与风管之间应加装软连接，长度一般不少于 150 mm，用于隔断振动传递。
说明：保温层厚度应按送风温度与室内空气露点温度的差值确定，不同地区的气候条件差别很大。表中给出的厚度是成都地区常见做法的参考值，夏季湿热地区的项目建议按当地条件复核。
十、送风口与排风口的布置原则
全热交换新风的典型布置是有组织地"送新风、排浊气"，风口位置决定了空气在房间里怎么走。位置安排不合理，即使风量达标，体感上也可能感觉不到换气效果。
| 风口类型 | 位置原则 | 注意 |
|---|---|---|
| 卧室送风口 | 设于床尾上方或远离床头的位置 | 避免直吹人体，距墙面一般不少于 200 mm |
| 客厅送风口 | 设于活动区上方，避免正对沙发 | 可与空调风口错开布置 |
| 卫生间排风口 | 设于坐便器与淋浴区上方 | 该区域异味与湿气集中，优先排风 |
| 厨房排风口 | 一般接入或设于远离灶台上方的位置 | 油烟由油烟机处理，新风排风口不宜正对灶台 |
| 回风路径 | 通过门缝或门上百叶百叶回风 | 房间需有回风通道，否则新风进不去 |
避免气流短路
送风口与排风口距离过近会造成气流短路：新风刚进入房间就被排走，中间区域基本没换气。工程上建议同一房间的送排风口间距保持 1 m 以上，并把送风口布置在气流的上游、排风口布置在下游，让新风穿过整个房间再排出。
另一个常见问题是房间密闭性过强，没有回风通道。这时送风口风量会明显下降，表现为"主机在转但感觉不到风"。解决方式是在门下部留缝或安装带百叶的通风门，为气流提供通路。
四川云晨暖通在新风项目中先确认风口位置与回风路径，再确定主机与管路走向，安装完成后逐个风口测量风量并记录，作为验收依据交付。
十一、四川云晨暖通的实施口径
四川云晨暖通在成都地区承接住宅新风系统工程，施工由公司自有工程班组完成，安装环节不外包。工程按「云晨精工 5.0」标准执行，包含 26 项施工工艺与 46 项验收节点，风管走向、保温处理与风口密封均留存影像资料并入档。
新风主机采用霍尼韦尔全热交换系列，风管采用圆形镀锌风管或 UPVC 管，末端配可调节风口；交付时逐口测量风量并记录，用于核对是否达到设计值。
设计阶段需要业主提供的资料包括：带尺寸的户型图与层高、拟安装主机的吊顶位置、每个房间的用途与常驻人数、外墙可开孔的位置与朝向、是否有燃气热水器或油烟机排烟口的位置。这些信息决定主机档位、风管走向与送回风口布置。
